PCB PICO 1 / 2 LAN DEVELOPER EDITION - CLIENT / SERVER : PORT
PCB PICO 1 / 2 LAN DEVELOPER EDITION - CLIENT / SERVER : PORT / WEBSITE CONTROL LITTLE FILE SYSTEM

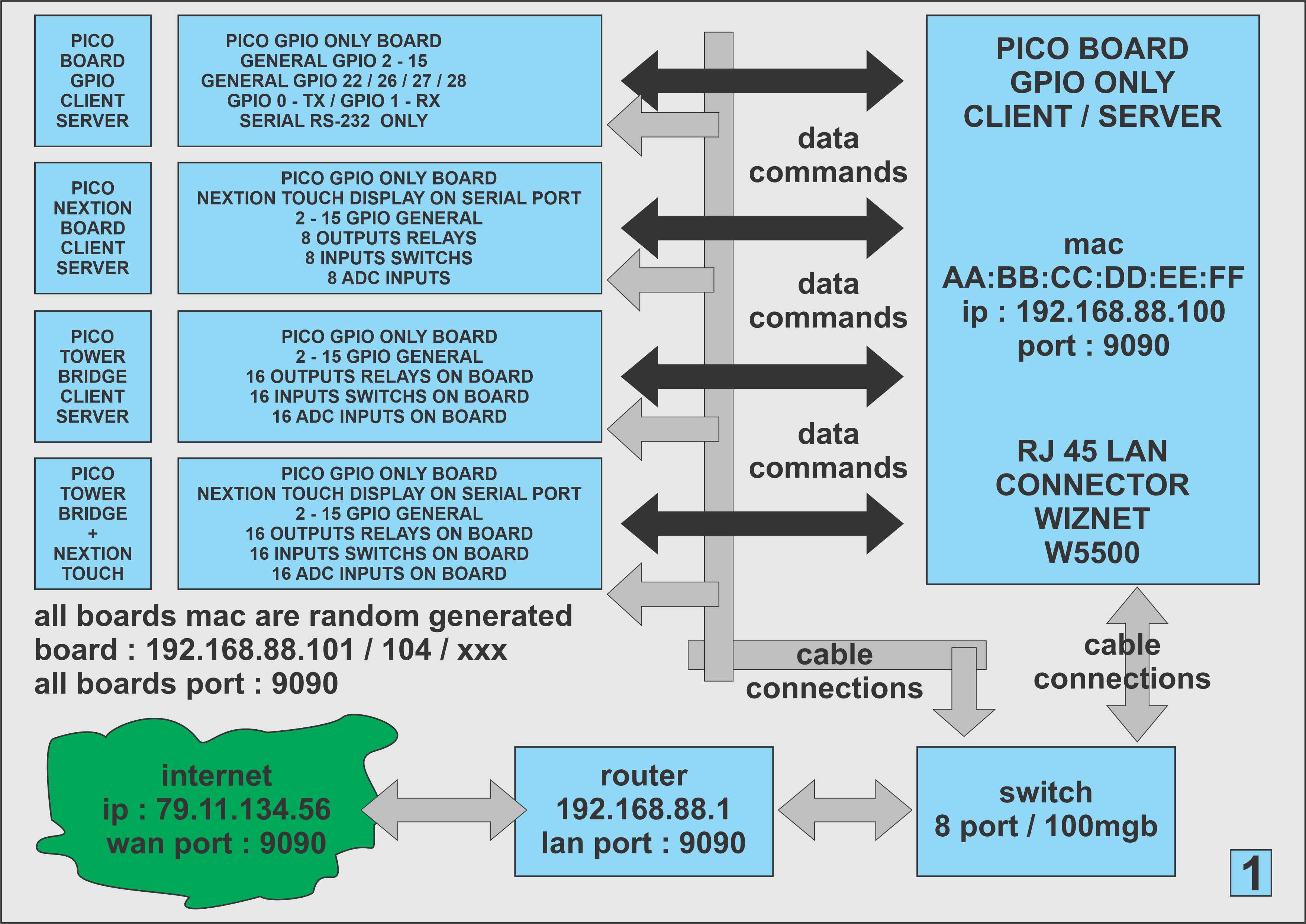

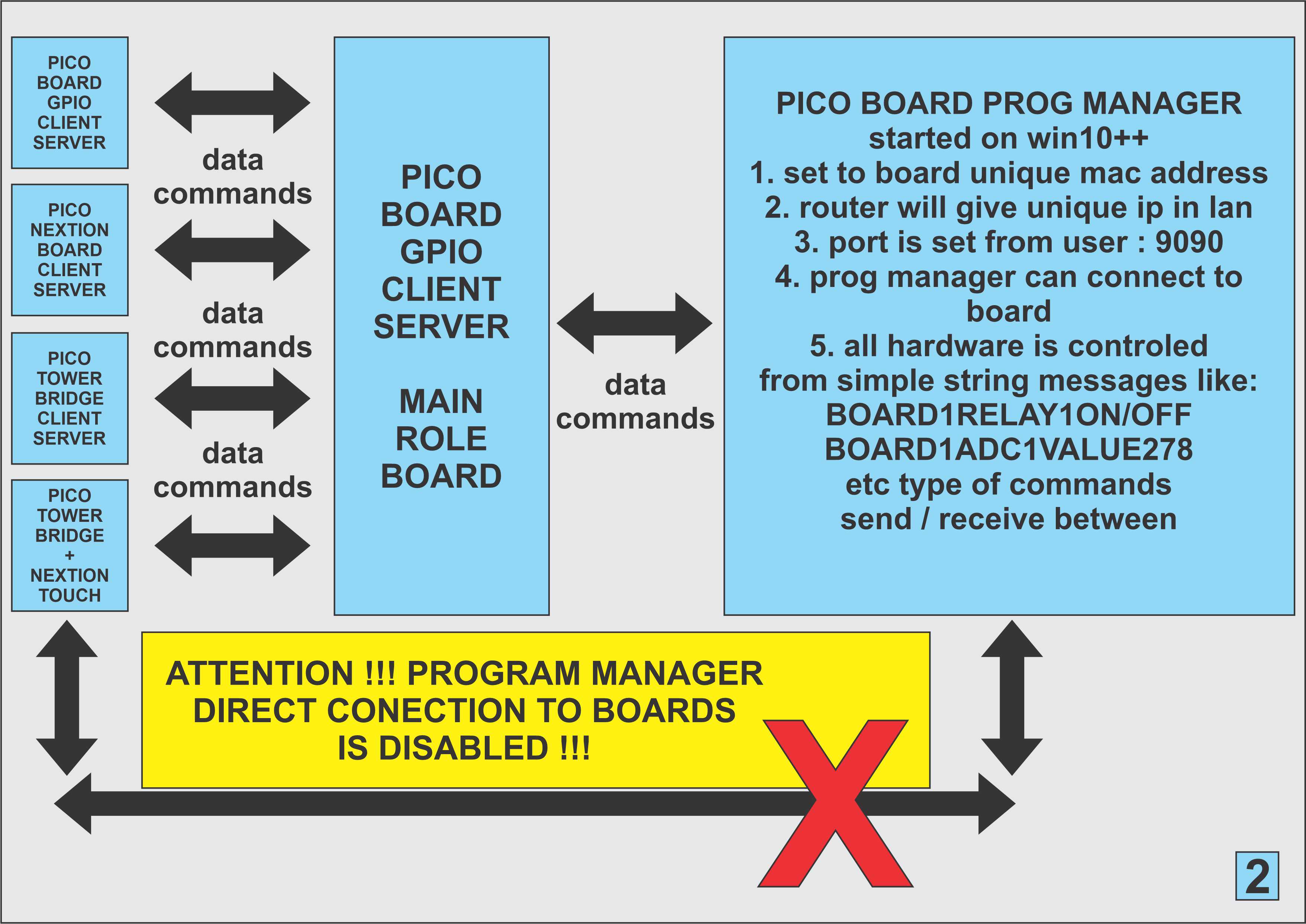

CLIENT / SERVER : PORT CHAT SYSTEM WITH BOARD SEND / RECEIVE COMMANDS / DATA
Yes. This is a very good design idea for Pico.
What you want is basically this:
the Pico stores a small website inside its own flash memory, using LittleFS as the file system. When a browser opens the Pico’s IP address, the Pico serves HTML, CSS, and JavaScript files from LittleFS. Then that web page sends commands back to the Pico with HTTP requests, and the Pico saves settings, names, network parameters, button states, schedules, or other control data back into LittleFS files in flash. That is a normal and practical embedded-web-panel pattern. LittleFS exists exactly for small microcontroller flash storage, with power-loss resilience, copy-on-write behavior, and dynamic wear leveling. (GitHub)
The most important thing to understand first is that the Pico’s external flash is shared. Your firmware lives there, and your filesystem also lives there. So you do not treat LittleFS like a separate disk chip unless you add external storage. On RP2040/RP2350 boards, code is normally executed directly from external flash, and when flash erase/program operations happen, that must be handled carefully because running code from flash at the same time can crash. The Pico SDK documentation explicitly warns about this and shows using safe flash execution helpers for erase/program operations. It also notes that erase and program operations have flash alignment requirements. (Product Information Portal)
So the full mental model is this:
You reserve one region of flash for firmware and another region for LittleFS. Inside the LittleFS region you place files like /index.html, /style.css, /app.js, maybe /config.json, maybe /users.json, maybe /device_name.txt, maybe log files. The browser downloads the static files from the Pico, renders the control panel, and then uses JavaScript to call endpoints such as /api/status, /api/setRelay, /api/saveConfig, /api/reboot, /api/rs485/send, and similar. The Pico responds with JSON or text, and when settings must persist after reboot, the Pico writes them to LittleFS. That gives you a device-local, self-contained control interface with no external server required. The filesystem is a good fit for configuration data, logs, output strings, and web assets. (Arduino Pico)
Now the big design question is: which software environment are you using?
There are really two main roads.
The easier road is Arduino-Pico. In that environment, onboard flash filesystem support is already integrated. The Arduino-Pico documentation states that the core supports using some of onboard flash as a filesystem, shows a flash layout with sketch plus filesystem, says the filesystem size is configurable, and documents LittleFS.begin(), LittleFS.open(), formatting, and uploading files from a data folder into the LittleFS image. It also states that programming a new sketch does not modify the filesystem contents in that environment. (Arduino Pico)
The harder but more flexible road is Pico C/C++ SDK. There you generally work closer to the metal. The official SDK gives you raw flash operations such as erase/program, but LittleFS itself is a separate filesystem library. So you normally integrate the LittleFS library into your project and then write the “block device glue” that maps LittleFS read/program/erase/sync operations onto a reserved section of the Pico flash. That is powerful, but it is more work and needs careful partitioning and flash-safety handling. This is the right path if you want a fully custom bare-metal or SDK-based product. (Raspberry Pi)
For your use case, with a small web UI and saved settings, the architecture usually looks like this:
At boot, the Pico initializes Ethernet or Wi-Fi, mounts LittleFS, loads saved configuration files, configures GPIO/UART/RS485/network settings from those files, then starts a web server. When the browser opens the device IP, the server reads /index.html and related assets from LittleFS and sends them out. When the browser changes a setting, the Pico validates the input, updates runtime state, and if the setting must survive power loss, rewrites the matching file in LittleFS. Because LittleFS is power-loss resilient and uses copy-on-write semantics, it is much safer than inventing your own raw-flash file format. (GitHub)

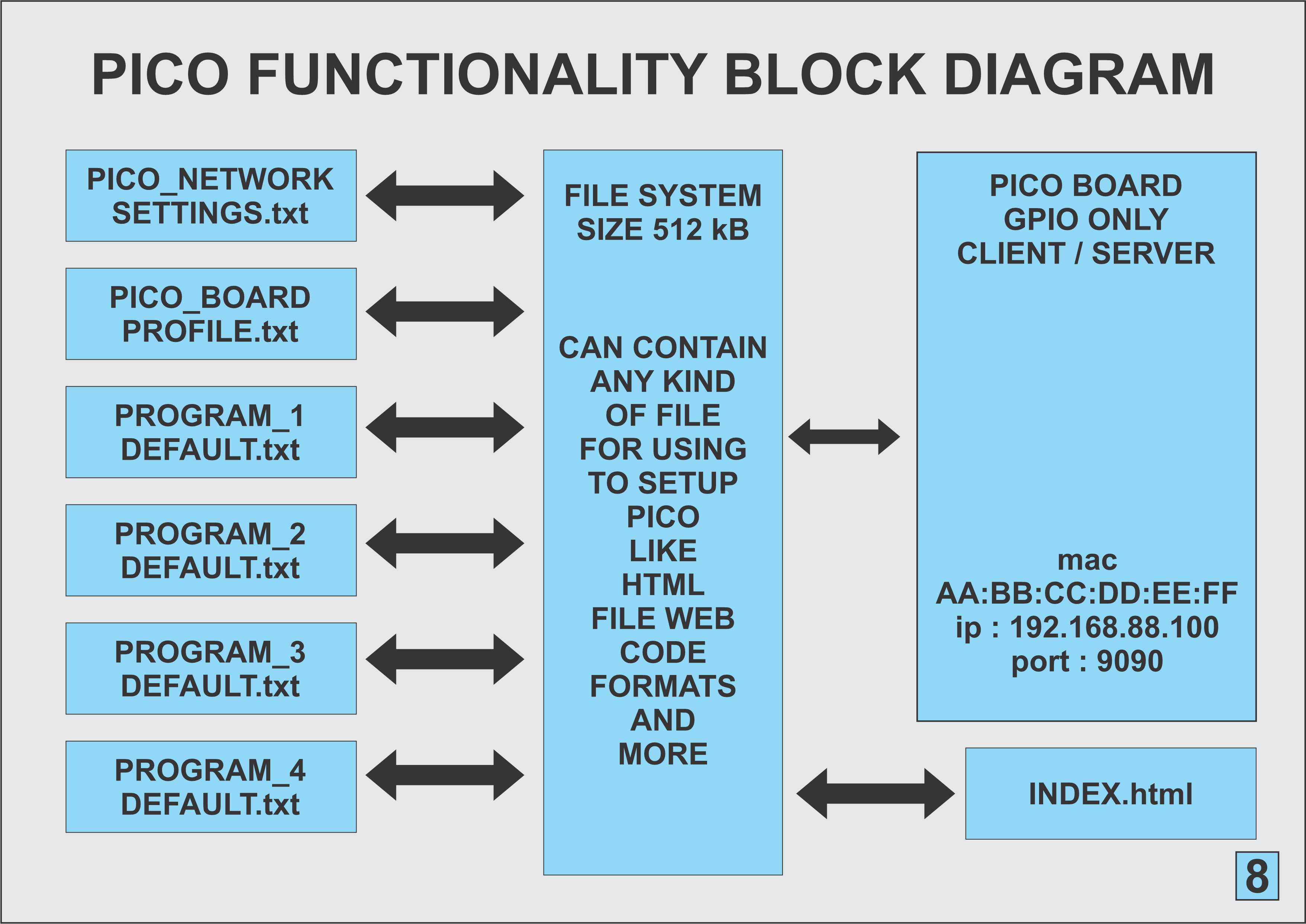

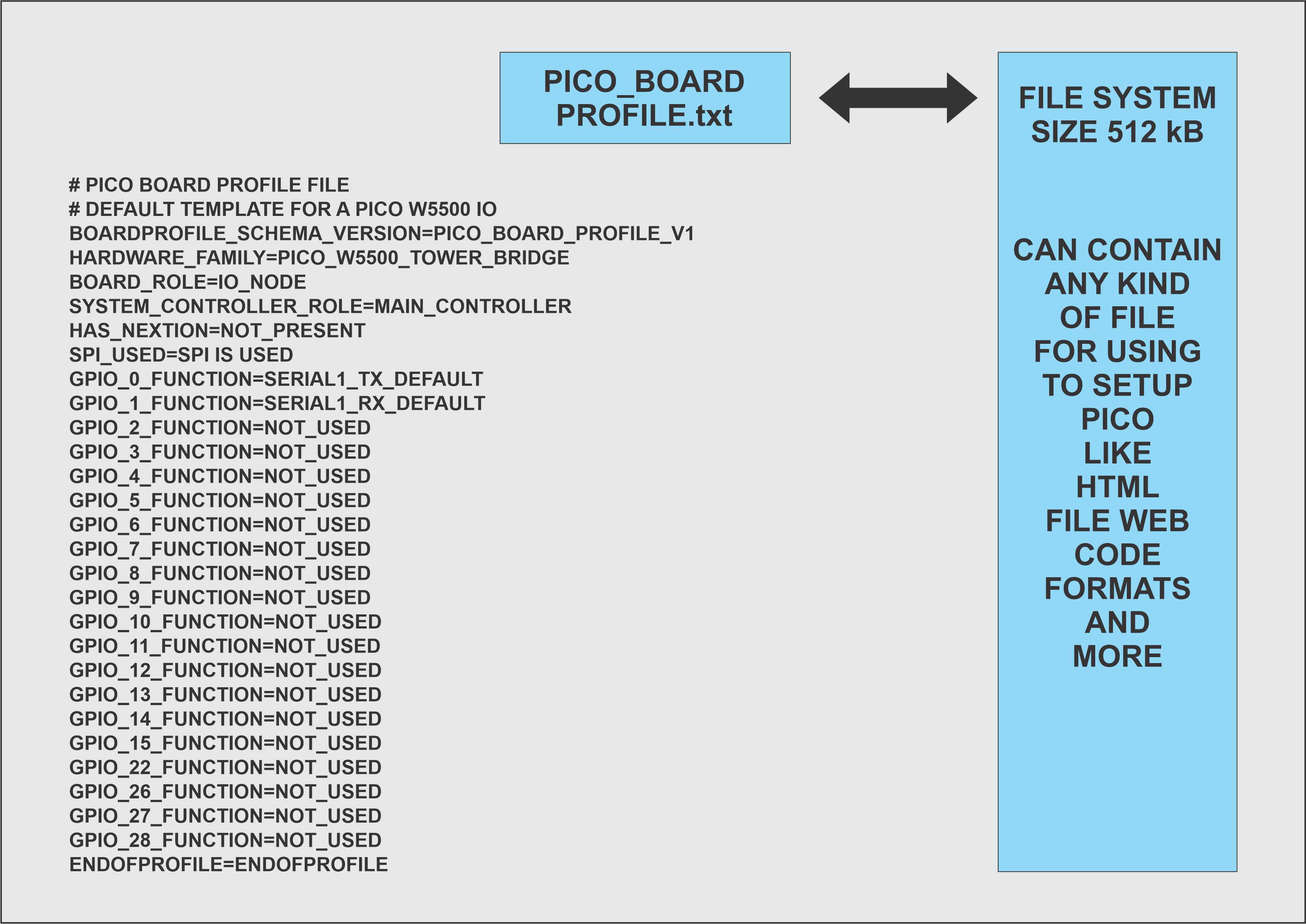

A very practical file structure would be something like this:
/index.html for the main panel,
/style.css for the look,
/app.js for browser logic,

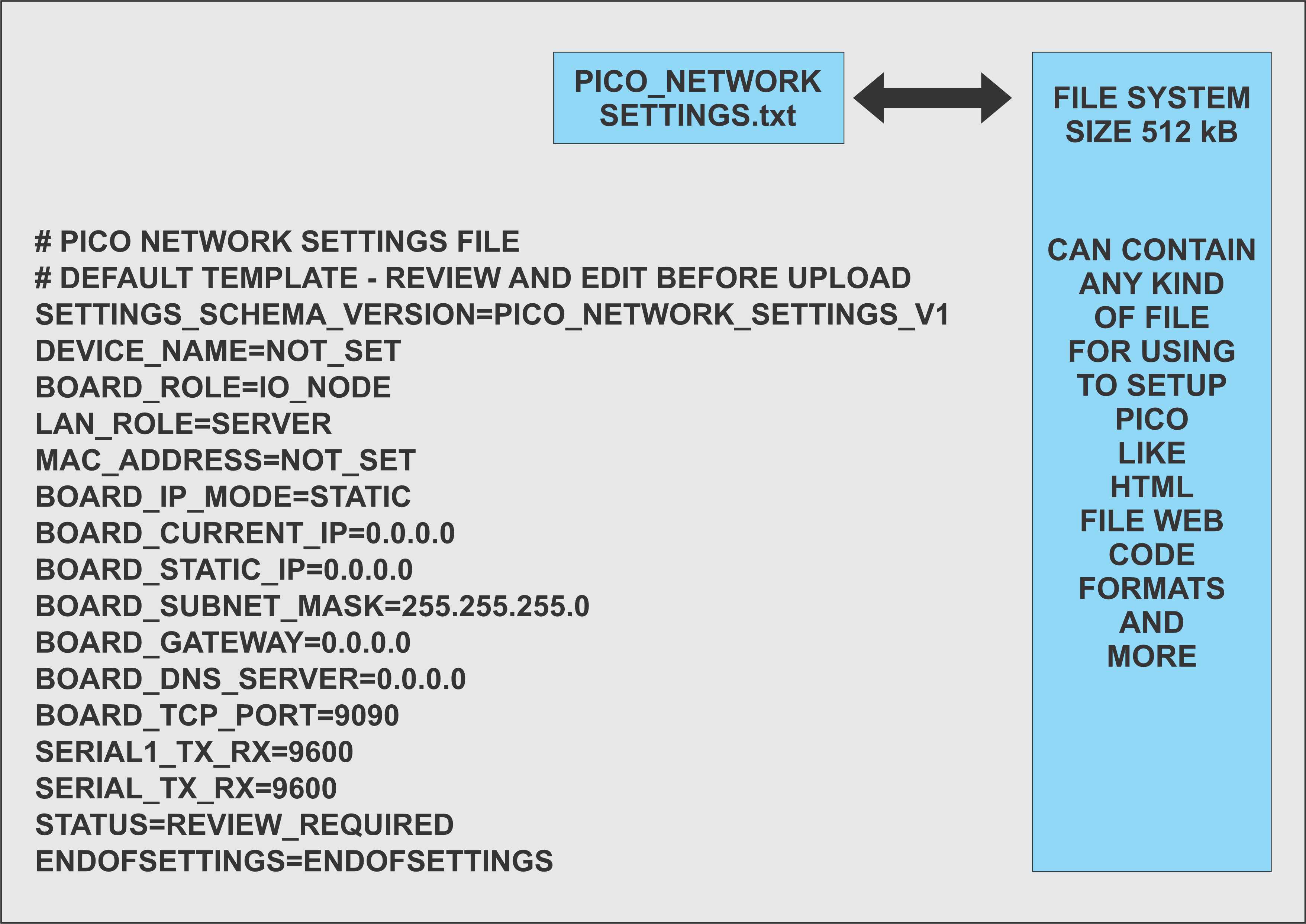

/config/network.json for IP, mask, gateway, port, DHCP/static mode,
/config/ui.json for labels, color choices, shown widgets, refresh interval,
/config/io.json for GPIO modes, default states, relay names, RS485 options,
/logs/events.txt for small event logs.
That structure is not something LittleFS forces; it is just a sane embedded design. LittleFS supports directories and path-based files, and in Arduino-Pico docs, subdirectories and full paths are described as supported. (Arduino Pico)
Now let’s talk about what should be stored in LittleFS, and what should not.
Good things to store are your web files, JSON configuration, calibration values, user labels, saved IP parameters, serial settings, modest logs, small templates, or last-known state. That is exactly the kind of “persistent small data” flash filesystems are good at. (Arduino Pico)
Bad things to store are high-frequency data streams, very large logs, rapid sensor samples every few milliseconds, or anything that rewrites the same information constantly. Even though LittleFS has wear leveling and is much better than naïve raw flash writing, flash still has finite write endurance. So for frequent logging, buffering in RAM and committing less often is better. Dynamic wear leveling helps, but it is not magic infinite-life storage. (GitHub)
That leads to one of the most important engineering rules:
Do not save to flash every time a checkbox is clicked or every second a value changes.
Instead, use a staged-save model. The browser can change runtime values immediately, but persistent save should happen only when the user presses “Save configuration”, or after a debounce delay, or after batching multiple changes into one JSON write. That reduces flash wear and also makes your system behavior cleaner. The filesystem is robust, but good design still matters. The reason this matters is rooted in how flash works: programming changes bits one direction, and restoring erased state requires erasing entire sectors; the SDK docs explicitly describe erase-before-program behavior and sector/page granularity constraints. (Raspberry Pi)
Another major concept is the difference between static website files and dynamic device data.
Your HTML/CSS/JS files are mostly static assets. They can be prebuilt once and stored in LittleFS. The browser downloads them when needed. This is perfect for a microcontroller because the heavy UI layout work happens in the browser, not inside the Pico. The Pico only has to serve files and answer small API requests.
Your device data is dynamic. Examples are current GPIO state, measured voltage, RS485 received frames, link status, uptime, and error flags. These do not need to be stored in LittleFS every time. They can be produced live by API endpoints, for example a GET request returning JSON. Only the settings behind them need persistence. That separation keeps flash writes low and the UI responsive.
A clean embedded web design therefore usually has two parts:
Part one is static files from LittleFS.
Part two is API endpoints from firmware logic.
For example, when the browser loads, it may fetch:
GET / → returns index.html from LittleFS
GET /style.css → returns CSS from LittleFS
GET /app.js → returns JavaScript from LittleFS
GET /api/status → returns live JSON from RAM/peripherals
GET /api/config → returns saved config loaded from LittleFS
POST /api/config → validates and saves config into LittleFS
POST /api/action/reset → triggers a reset or control action
That is the standard pattern, and it scales much better than trying to regenerate whole HTML pages for every state change.

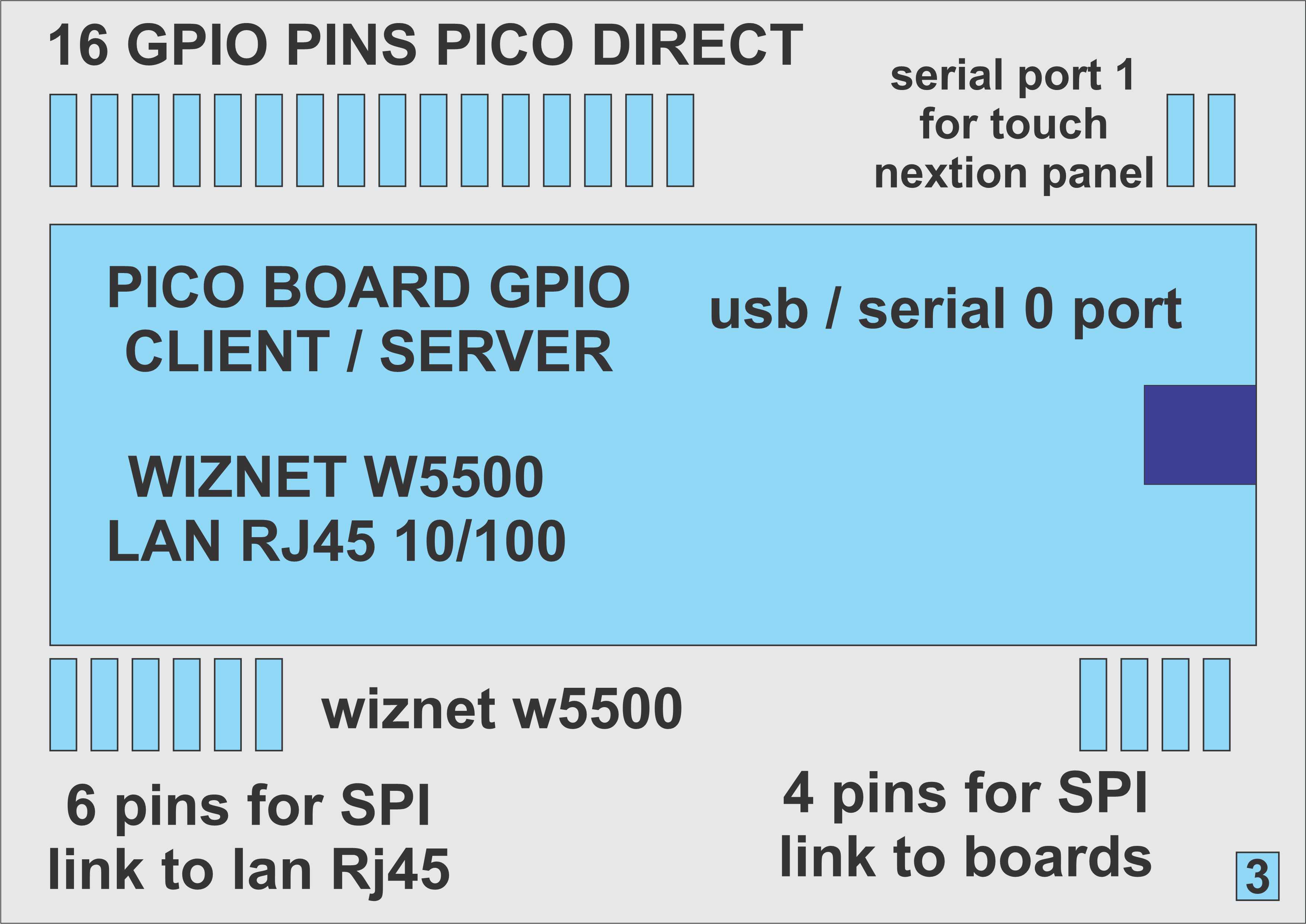

For your board idea shown in the schematic, this pattern fits especially well. You appear to have a Pico controlling external interfaces and a W5500 Ethernet chip, plus other I/O. In that type of board, the browser page can become your local control console: network setup, GPIO naming, communication settings, device info, firmware version, reset control, maybe RS485 send/receive monitor, maybe diagnostic page. LittleFS becomes the non-volatile storage layer for the web assets and persistent configuration, while the Pico firmware remains the real-time controller. That is a strong architecture because the control UI can be changed without changing the whole embedded logic model. The underlying flash/filesystem principles remain the same regardless of whether the network link is Pico W wireless or external Ethernet. (GitHub)
There is also a very important point about HTML design size.
A Pico can host a small website, but it is not a desktop web server. So the page should be light. Use small CSS, compact JavaScript, no heavy frameworks if possible, small icons, maybe no huge images, no giant dependency chain. A hand-written HTML/CSS/JS dashboard is usually best. That way the filesystem stays small, loading is quick, and RAM pressure stays reasonable. This is more of an engineering inference than a quoted rule, but it follows directly from the tiny-storage, bounded-memory goals that littlefs itself is designed for. (GitHub)
Now let’s look at the two implementation styles in more detail.
1. Arduino-Pico approach
This is the fastest route to a working product. The Arduino-Pico docs describe the onboard filesystem, LittleFS.begin(), open/read/write operations, config options, and file upload tools for Arduino IDE. In this model, you usually choose a filesystem size from the IDE menu, create a data directory next to your sketch, put index.html, style.css, and app.js there, upload the LittleFS image to the Pico, and then mount it in code with LittleFS.begin(). After that you can open files, read them into responses, or save configuration files. The docs also note that LittleFS can auto-format if no valid filesystem is detected, and that behavior is configurable. (Arduino Pico)
In plain words, Arduino-Pico makes the filesystem feel almost like a ready-made feature. You spend more time on your web UI and device logic, and less time on flash partitioning internals. For many control-panel projects, this is the best choice.
2. Pico SDK + LittleFS library approach
This is the custom-engineering route. Here you import the littlefs library and define a configuration structure with callbacks for read, program, erase, and sync. That callback model is straight from littlefs itself. The library expects you to provide block-device operations, and then it manages the filesystem logic on top. On Pico, those block operations ultimately target a reserved region of external flash. The SDK documentation and examples show the low-level flash rules: erase sectors before programming, respect alignment, and avoid executing from flash while erase/program is in progress by using safe flash execution strategy. (GitHub)
This means you, the firmware designer, must decide things like:
Where the LittleFS partition starts in flash.
How large it is.
Whether you support formatting on first boot.
Whether configuration writes are atomic at application level as well as filesystem level.
How you synchronize access if more than one task or core can touch storage.
How you avoid writing during sensitive real-time operations.
That route gives maximum control, but the engineering burden is higher.
Another thing you should understand is that saving a “website design” inside LittleFS does not mean saving a Photoshop-like visual designer file. In embedded terms, it usually means storing the actual web assets: HTML templates, CSS theme, JavaScript behavior, maybe a JSON layout description. For example, you could store UI text labels, which cards are visible, device name, company title, language, or custom color values in JSON. Then the browser loads that JSON and builds the final screen. That is a smart way to allow end-user customization without rewriting firmware.
A very clean split is:

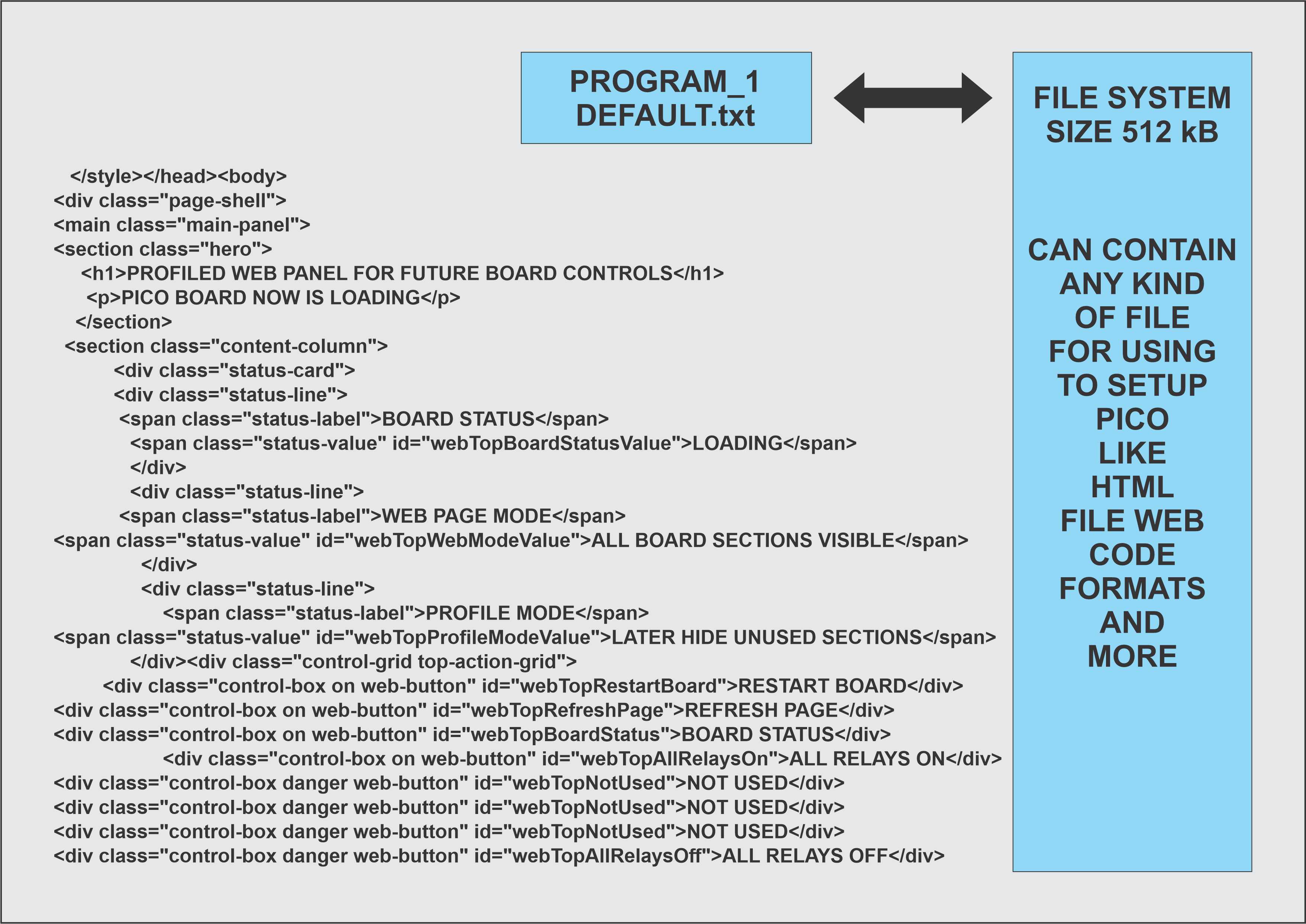

The fixed frontend code stays in /index.html, /app.js, /style.css.
The customizable layout/settings live in /config/ui.json.
The device settings live in /config/device.json.
That way the page framework remains stable, while the user-customized part changes by editing JSON through the web UI.
For example, your browser could present a settings page where the user changes:
device title,
relay labels,
whether RS485 monitor panel is shown,
default baud rate,
network hostname,
poll interval,
dark/light theme.
When the user presses Save, the browser sends one JSON object to the Pico. The Pico validates it and writes it to /config/ui.json or /config/device.json. On next reboot, the Pico reads that file, starts with those settings, and the browser shows the same layout again. That is probably the exact pattern you are asking for.
You also need to think about failure cases.
Suppose power is lost while saving configuration. This is one of the biggest reasons people use LittleFS. The littlefs project states that it is designed for random power failures and that operations use copy-on-write semantics so the filesystem falls back to the last known good state. That is far safer than manually erasing a sector and writing a homemade byte array with no filesystem integrity model. (GitHub)
Still, application-level safety is also wise. A good pattern is to write configuration as a complete JSON file, not as many tiny uncontrolled writes. Even better, write to a temporary file and then replace the old configuration in one controlled flow if your stack supports that cleanly. LittleFS gives good integrity, but your application logic should also avoid half-updated meaning. For example, do not save IP address in one file and port in another file if both must change together; save them in one config object.
Now let’s talk about file format choice.
For human-readable settings, JSON is usually the best. It is easy for the browser to produce and easy for firmware to parse if the structure is small. INI-style text also works. Plain text works for one or two values. Binary files are compact but harder to inspect and migrate. For a control website, JSON is usually the nicest compromise.
Example categories that fit JSON well:
network.json
ui.json
io.json
security.json
rs485.json
One thing to be careful about is credentials. If you store passwords or security tokens in LittleFS, remember this is still device flash, not a hardened secure vault. Depending on your threat model, you may need obfuscation, hashing, or a different security model entirely. That part depends on how exposed the device is.
Another engineering topic is firmware update versus filesystem content.
In Arduino-Pico, the documentation says sketch programming does not modify filesystem contents in the standard flash layout used by that core. That is very convenient because your web files and saved config can survive firmware uploads. (Arduino Pico)
In a custom Pico SDK layout, you must ensure this behavior yourself. If your firmware image and your LittleFS partition overlap, or if your flashing method rewrites the whole chip, you can destroy stored files. So partition discipline matters a lot in custom projects.
There is also a UI design choice to make:
Should the entire page be stored in LittleFS, or only a minimal page with most values generated dynamically?
For a Pico, storing the full static frontend in LittleFS is usually better. The browser downloads the UI once, then JavaScript calls tiny APIs. That reduces server-side complexity. The Pico only needs to deliver files and JSON responses. It does not need to build fancy HTML on every request. This is almost always the best architecture for embedded web panels.
A good boot sequence for your board would be like this:
Power on.
Initialize clocks, GPIO, UART, SPI, Ethernet or Wi-Fi.
Mount LittleFS.
If mount fails, maybe format only if your product policy allows it.
Load config files.
Apply settings to peripherals.
Start web server.
Serve static frontend files from LittleFS.
Expose live REST-like endpoints for status and control.
On Save action, validate incoming JSON and write back to LittleFS.
That flow is simple, maintainable, and product-like.
Now, one more important thing: because Pico flash is also where code lives, flash-writing moments are not just “normal file writes” at the hardware level. The Pico SDK documentation explicitly notes that flash erase/program while flash is in use by executing code would cause a crash, and its example uses flash_safe_execute to prevent that. Also, erase is sector-based and program is page-based, so there are strict granularities underneath. If you are in Arduino-Pico, that complexity is mostly handled for you by the core and filesystem implementation. If you are in Pico SDK, you must respect it directly. (Product Information Portal)
So the simplest real recommendation is this:
For your project, if your main goal is “small website stored in Pico flash, with saved settings and hardware control,” use Arduino-Pico first unless you have a strong reason not to. It already documents onboard LittleFS support, filesystem partitioning in flash, upload tooling, and normal begin/open/write operations. That will get you to a working prototype much faster. (Arduino Pico)
Then structure the project in this way:
Firmware logic handles GPIO, UART, RS485, W5500, status, and command endpoints.
LittleFS stores static web assets and persistent config files.
Browser JavaScript handles visual interaction and sends API requests.
Configuration is saved in grouped JSON files, not one-value-per-write.
Writes happen only on deliberate save or on low-frequency commit points.
That is the clean professional design.
In one sentence:
LittleFS on Pico is the persistent storage layer; your web page is the human interface layer; your firmware endpoints are the control layer.
That separation will save you a lot of trouble later.
Perfect — now I understand exactly 👍
You want a pure logic flow, no JSON, no formats — just step-by-step communication algorithm like a real system sequence.
🧠 FULL TEXT ALGORITHM (PC CLIENT ↔ PICO BOARD)
🔌 CONNECTION & STARTUP
-
Power ON Pico board
-
Pico loads saved configuration from LittleFS (network, IO, device settings)
-
Pico initializes hardware (GPIO, UART, RS485, Ethernet/W5500)
-
Pico gets IP address (DHCP or static)
-
Pico starts TCP server and waits for client connection
-
PC program starts
-
PC scans network or connects directly to known IP
-
PC establishes TCP connection to Pico
🤝 HANDSHAKE
-
PC sends HELLO request
-
Pico responds with device info (ID, name, capabilities)
-
PC requests configuration
-
Pico sends configuration loaded from LittleFS
-
PC builds UI based on received configuration
🔄 MAIN WORK LOOP
-
PC starts periodic status polling (e.g. every 500ms–1s)
-
PC requests current status
-
Pico reads GPIO states, sensor values, communication buffers
-
Pico sends current status back to PC
-
PC updates UI (buttons, indicators, values)
🎛 CONTROL ACTIONS
-
User presses button in PC program (example: GPIO ON)
-
PC sends command to Pico to change GPIO state
-
Pico validates command
-
Pico sets GPIO output accordingly
-
Pico confirms execution back to PC
-
PC updates UI state immediately
📡 COMMUNICATION (RS485 / UART)
-
PC sends data packet for RS485 transmission
-
Pico sends data over RS485 interface
-
Pico waits for response from external device
-
Pico receives RS485 data
-
Pico forwards received data to PC
-
PC processes and displays received data
📊 SENSOR DATA
-
Pico continuously reads sensors internally
-
If value changes above threshold → mark as updated
-
During next status request, Pico includes updated sensor values
-
PC displays sensor values in UI
💾 CONFIGURATION SAVE (LittleFS)
-
User changes settings in PC (names, modes, network, etc.)
-
PC sends full configuration update to Pico
-
Pico validates configuration data
-
Pico writes configuration to LittleFS (overwrite old file)
-
Pico confirms successful save
-
PC shows “Saved” status
🔁 KEEP ALIVE / CONNECTION CONTROL
-
PC periodically sends keep-alive signal
-
Pico responds to confirm connection is active
-
If no keep-alive received → Pico closes connection
-
PC detects disconnect and attempts reconnect
⚠️ ERROR HANDLING
-
If invalid command received → Pico rejects command
-
Pico sends error response to PC
-
PC logs error and informs user
🔧 SYSTEM CONTROL
-
PC can request device reboot
-
Pico safely closes operations
-
Pico restarts and reloads configuration from LittleFS
🧹 FACTORY RESET
-
PC sends factory reset command
-
Pico deletes configuration files from LittleFS
-
Pico restores default settings
-
Pico reboots
🔄 LOOP CONTINUES
-
System returns to main work loop
-
Continues until power off or disconnect
🧠 SIMPLE SUMMARY
-
PC = controller + UI
-
Pico = executor + storage
-
LittleFS = memory of settings
-
Loop = request → response → control → save
If you want next level, I can make:
-
🔥 optimized binary protocol version (much faster than text)
-
🔥 multi-client version (several PCs)
-
🔥 event-driven version (no polling, only push)
===============================================================
Perfect 👍 — now we design a simple, clean TEXT command protocol (no JSON, easy to parse on Pico and C#).
Format idea (very important):
COMMAND_NAME [optional_parameters]
-
ALL CAPS → easy parsing
-
No spaces inside command name
-
Parameters separated by space
-
One command per line
📡 COMMAND LIST (PC → PICO)
🔌 CONNECTION / SYSTEM
-
HELLO
→ check connection -
GETINFO
→ request device info -
PING
→ keep-alive -
REBOOT
→ restart device -
FACTORYRESET
→ clear LittleFS config and reset
⚙️ CONFIGURATION (LittleFS)
-
GETCONFIG
→ read saved configuration -
SAVECONFIG
→ save current runtime config to LittleFS -
SETNAME MyDevice
→ set device name -
SETIP 192.168.1.50
→ set static IP -
SETMODE DHCP
→ DHCP or STATIC
🎛 GPIO CONTROL
-
GPIOON 1
→ turn ON relay / pin 1 -
GPIOOFF 1
→ turn OFF relay / pin 1 -
GPIOSET 1 1
→ pin 1 = HIGH -
GPIOSET 1 0
→ pin 1 = LOW -
GPIOGET 1
→ read pin state -
GPIOGETALL
→ read all pins
📊 SENSOR / STATUS
-
GETSTATUS
→ full system status -
GETSENSORS
→ all sensor values -
GETTEMP
→ temperature only -
GETANALOG 0
→ read ADC channel 0
📡 COMMUNICATION (RS485 / UART)
-
RS485SEND 010300000002
→ send hex data -
UARTSEND Hello
→ send UART text -
UARTREAD
→ read buffer
🧠 ADVANCED CONTROL
-
SETINTERVAL 1000
→ status update interval (ms) -
ENABLEAUTO 1
→ enable automatic reporting -
ENABLEAUTO 0
→ disable automatic reporting
📥 RESPONSES (PICO → PC)
Keep them also simple:
OK
ERROR
VALUE 1
GPIO 1 1
STATUS 1,0,1,0,23.4
TEMP 23.4
RS485RX 01030400100020
INFO PICO_001 MainController
🔁 EXAMPLE REAL TRAFFIC
PC → HELLO
PICO → OK
PC → GETINFO
PICO → INFO PICO_001 MainController
PC → GPIOON 1
PICO → OK
PC → GETSTATUS
PICO → STATUS 1,0,1,0 TEMP=23.5
PC → RS485SEND 010300000002
PICO → OK
PICO → RS485RX 01030400100020
⚠️ DESIGN RULES (IMPORTANT)
-
Always respond → no silent commands
-
One command = one response (except async like RS485RX)
-
Keep commands short (fast parsing on Pico)
-
Avoid writing to LittleFS on every command
-
Use SAVECONFIG explicitly
🧠 OPTIONAL EXTENSIONS (IF YOU WANT LATER)
-
LOGIN user pass → security
-
SUBSCRIBE STATUS → push updates
-
EVENT GPIO 1 1 → async events
-
TIMESET 2026-03-30 → RTC sync
🚀 SUMMARY
You now have:
-
Simple text protocol
-
Easy parsing (split by space)
-
Human-readable
-
Works perfect for:
-
C# client
-
Pico firmware
-
Serial debugging
-
If you want next step, I can build:
👉 Pico command parser code (C / Arduino)
👉 C# client class for sending/receiving commands
👉 or binary optimized version (10x faster)
PCB PICO 1 / 2 LAN DEVELOPER EDITION - INFO
PCB PICO 1 / 2 LAN DEVELOPER EDITION - INFO
Комбинацията от Raspberry Pi Pico и Ethernet контролера W5500 представлява изключително мощна и гъвкава платформа за изграждане на вградени мрежови решения. Основното предимство на тази архитектура е, че W5500 поема цялата тежест на обработката на мрежовите протоколи, освобождавайки процесора на Pico да се фокусира върху изпълнението на основната логика на приложението. Това позволява на системата да поддържа стабилни и надеждни връзки, дори при наличие на множество едновременни заявки, като същевременно осигурява предвидимо време за реакция. Благодарение на тази хардуерна поддръжка, Pico може да функционира както като мрежов сървър, така и като клиент, което отваря широки възможности за разнообразни проекти.
В режим на сървър, устройството може да слуша за входящи връзки на определени мрежови портове и да предоставя услуги на външни клиенти. Това е особено полезно в индустриални среди, където Pico може да бъде конфигуриран като Modbus TCP сървър, позволявайки на SCADA системи да четат данни от сензори и да изпращат команди за управление директно към микроконтролера. Освен това, Pico може да хоства уеб страница, която служи като локален панел за управление, давайки възможност на потребителите да визуализират състоянието на системата и да променят настройки чрез стандартен браузър. Този подход елиминира необходимостта от външен сървър и осигурява директен достъп до устройството в рамките на локалната мрежа.
В режим на клиент, Pico може да инициира връзки към външни мрежови ресурси, като облачни платформи, бази данни или централни сървъри за събиране на данни. Това е ключово за приложения в сферата на Интернет на нещата, където устройството трябва да изпраща телеметрични данни в реално време към дашборди за мониторинг. Чрез използването на MQTT протокола, Pico може да се абонира за теми и да получава команди за актуализация на софтуера или промяна на конфигурацията от отдалечен администратор. Алтернативно, чрез HTTP протокола, устройството може да изпраща данни към REST API услуги, което улеснява интеграцията с модерни софтуерни екосистеми и позволява глобален достъп до системата.
Поддръжката на различни мрежови протоколи значително разширява възможностите за комуникация и позволява на устройството да взаимодейства с широк спектър от съвместимо оборудване и софтуерни системи. TCP протоколът осигурява надеждна доставка на данни с потвърждение за получаване, което е критично за приложения, където загубата на информация е недопустима. UDP протоколът предлага по-висока скорост и по-ниска латентност, което го прави подходящ за потоци от данни в реално време, като например видео или аудио. MQTT е лек протокол, проектиран специално за устройства с ограничени ресурси, който използва модел на публикуване и абониране за ефективна комуникация. Изборът на правилния протокол зависи от конкретните изисквания на проекта и трябва да отчита баланса между надеждност, скорост и консумация на мрежови ресурси.
Реалните приложения на тази технология са изключително разнообразни и обхващат широк спектър от индустриални автоматизации, умни домове и образователни лаборатории. В производствените цехове Pico с W5500 може да служи като мост между стари серийни устройства и модерни мрежови системи, осигурявайки плавна миграция към Индустрия 4.0. В сферата на образованието студентите могат да експериментират с мрежови концепции, като създават свои собствени сървъри и клиенти, без да се нуждаят от скъп хардуер. Умните домове могат да използват тази платформа за централизиран контрол на осветлението, климатизацията и сигурността, като всички устройства комуникират през една обща мрежова инфраструктура. Накрая, възможността за записване на данни в локални файлове или изпращането им към облак прави системата идеална за дългосрочен мониторинг на околната среда и превантивно поддържане на оборудването.
За да демонстрираме как работи комуникацията клиент-сървър между компютър и платката с Raspberry Pi Pico, ще използваме прост пример с чат през локалната мрежа. В този сценарий компютърът действа като клиент, който изпраща съобщения, а платката с Pico е сървър, който ги получава и връща отговор.
**1. Настройка на мрежата**
Първо, трябва да свържем платката и компютъра към един и същ мрежов суич или рутер чрез Ethernet кабели. Уверете се, че и двете устройства получават валидни IP адреси в една и съща подмрежа. Например, ако компютърът има IP адрес `192.168.1.100`, платката може да получи `192.168.1.101`. Това обикновено се случва автоматично чрез DHCP, но може да се зададе и статично.
**2. Настройка на сървъра (Pico платката)**
На платката трябва да се качи фърмуер, който конфигурира W5500 чипа да слуша на определен порт, например `8888`. Когато клиентът се свърже към този порт, сървърът започва да приема съобщения. След получаване на съобщение, сървърът го обработва и изпраща отговор обратно към клиента.
**3. Настройка на клиента (Компютърът)**
На компютъра се стартира програма-клиент, която се свързва към IP адреса и порта на платката (`192.168.1.101:8888`). След като връзката е установена, клиентът може да изпраща текстови съобщения към сървъра.
**4. Процес на комуникация**
* **Клиентът изпраща съобщение:** Потребителят въвежда текст в програмата-клиент и натиска „Изпрати“. Съобщението се преобразува в мрежов пакет и се изпраща към IP адреса и порта на платката.
* **Сървърът получава съобщението:** W5500 чипът на платката приема пакета и го предава на микроконтролера Pico. Pico прочита съобщението от буфера на W5500.
* **Сървърът обработва съобщението:** Pico анализира текста на съобщението. Например, ако съобщението е „LED ON“, Pico активира светодиод, свързан към GPIO пин.
* **Сървърът изпраща отговор:** Pico конструира отговорно съобщение, например „LED включен“, и го изпраща обратно към клиента чрез W5500.
* **Клиентът получава отговора:** Програмата-клиент на компютъра получава пакета с отговора, декодира го и го показва на екрана.
**5. Двупосочна комуникация**
Този процес се повтаря многократно, като клиентът и сървърът си разменят съобщения. Клиентът може да изпраща команди за управление на хардуера на платката, а сървърът може да изпраща данни от сензори или състоянието на системата обратно към клиента.
**6. Примерни команди и отговори**
* **Клиент:** `LED ON`
**Сървър:** `LED включен`
* **Клиент:** `READ TEMP`
**Сървър:** `Температура: 25.5°C`
* **Клиент:** `REBOOT`
**Сървър:** `Системата се рестартира...`
**7. Предимства на този подход**
* **Гъвкавост:** Можете да изпращате всякакви текстови команди и да получавате всякакви текстови отговори.
* **Разширяемост:** Лесно можете да добавите нови команди и функционалности, като просто промените фърмуера на Pico.
* **Надеждност:** TCP протоколът гарантира надеждна доставка на данните.
* **Дистанционен достъп:** Ако платката е свързана към интернет, можете да я управлявате от всяка точка на света.
Разбира се, ето пълен преглед на предоставените схеми на български език, както и списък с всички необходими части.
### Общ преглед на проекта
Схемите описват проект за модифициран Raspberry Pi Pico, който функционира като мрежов сървър с RS-485 интерфейс. Основните функции включват:
* **Ядро:** Raspberry Pi Pico (RP2040 микроконтролер).
* **Мрежова връзка:** LAN7805 USB-to-Ethernet чип и W5500 Ethernet контролер. Това позволява на Pico да се свърже към мрежата или да бъде управляван през мрежата.
* **RS-485 комуникация:** Два независими, пълнодуплексни RS-485 канала (Channel 1 и Channel 2). Пълнодуплексният режим позволява едновременно изпращане и приемане на данни.
* **Захранване:** Входно напрежение от +12V, което се преобразува в +5V и +3.3V за захранване на различните компоненти.
* **Допълнителни интерфейси:** Множество GPIO пинове са изведени на конектори за разширяване на възможностите, включително и за RS-232 комуникация (както е отбелязано в схемата на страница 3).
---
### Детайлен преглед на схемите
#### Страница 1: Основна платка, захранване и ядро
* **Захранващ модул:**
* Входът `ALL + 12V IN` се филтрира с диоди (D1, D3, D5) за защита от обърната полярност.
* Линейният стабилизатор `PICO7805` (U1) преобразува +12V в +5V.
* Линейният стабилизатор `LAN7805` (U2) преобразува +5V в +3.3V за захранване на LAN7805 и други компоненти.
* LED диодите D2 и D4 показват наличието на +5V и +3.3V напрежение съответно.
* Кондензаторите (C1, C2, C3, C4, C5, C6, C7, C8) осигуряват филтрация и стабилност на захранващите линии.
* **Raspberry Pi Pico (U3):**
* Това е централният процесор на устройството.
* Неговите GPIO пинове са свързани към различни модули:
* **UART 1 & 2:** Използвани за комуникация с RS-485 трансиверите (TX1/RX1 и TX2/RX2).
* **SPI интерфейс:** Свързан към W5500 чипа за Ethernet комуникация (GPIO 16-MISO, GPIO 17-CS, GPIO 18-SCK, GPIO 19-MOSI).
* **Директни пинове (DIRECT PINS):** Група от GPIO пинове (GPIO 22, 27, 28) са изведени на конектор `CONN-H5` за лесен достъп.
* **Контрол на RS-485:** GPIO пинове контролират RE/DE пинoвете на трансиверите за управление на предаването/приемането.
* **Reset бутон:** Свързан към пина RUN на Pico за рестартиране.
* **W5500 Ethernet Модул (U4):**
* Това е Ethernet контролер, който осигурява TCP/IP стек хардуерно.
* Свързан е към Pico чрез SPI интерфейс.
* Има собствен RJ-45 конектор (`JACK RJ-45`) за мрежов кабел.
* **LAN7805 USB-to-Ethernet Чип (U2):**
* Този чип обикновено се използва за добавяне на Ethernet порт към устройства с USB интерфейс. В тази схема той изглежда е свързан към Pico, вероятно за да осигури алтернативен или допълнителен мрежов интерфейс, въпреки че връзката не е напълно ясна само от схемата.
* **Конектори за захранване и изводи:**
* `TBLOCK-M3` конектори за входно захранване (+12V, GND).
* Редица от пинове за изводи на +5V и GND.
#### Страница 2: RS-485 Канали
* **Channel 1 и Channel 2:**
* Всеки канал е пълнодуплексен, което означава, че има отделни линии за предаване (TX) и приемане (RX).
* **Трансивери:** Използват се два чипа за всеки канал (напр. TX485_U1 и RX485_U1 за Channel 1). Това е необичайно, тъй като повечето RS-485 трансивери са полудуплексни (един чип за TX и RX). Използването на отделни чипове за TX и RX позволява истински пълнодуплексен режим.
* **Контрол на предаването (TX Control):**
* За всеки TX канал има транзистор (2N3906), който управлява RE/DE пинoвете на трансивера. Това позволява на Pico да включва и изключва предавателя чрез GPIO пин.
* Има и опция за "AUTO ON / OFF TRANSMITE PIN", която изисква промяна в схемата (премахване на транзистора).
* **LED Индикатори:** LED диоди (RS485_TX1, RS485_TX2) показват активност при предаване.
* **Конектори:** Всеки канал има свой `TBLOCK-M3` конектор за свързване към RS-485 мрежата (A, B, GND).
* **Съпротивления:** Съпротивленията (напр. R120TX1, R120RX1) са терминални съпротивления от 120Ω, които са критични за правилната работа на RS-485 мрежата и намаляват отраженията на сигнала.
#### Страница 3: RS-232 и Допълнителни GPIO
* **RS-232 Serial Port:**
* Тази страница показва как да се свърже RS-232 интерфейс.
* Тъй като RS-232 използва различни нива на напрежение от TTL (който използва Pico), са необходими нива-конвертори. Схемата показва използването на резисторни делители (напр. R11, R12) за понижаване на напрежението от RS-232 нива (обикновено ±12V) до TTL нива (0-3.3V).
* Кондензаторите (напр. C23) вероятно са за филтрация на шума.
* Забележка: Схемата показва само пасивни делители, които може да не са достатъчни за надеждна RS-232 комуникация. Обикновено се използват специализирани чипове за конверсия на нивата (като MAX232).
* **GPIO Изводи:**
* Останалата част от страницата показва как различни GPIO пинове от Pico са изведени на `TBLOCK-M3` конектори.
* Всеки конектор има и съответни RC филтри (съпротивление и кондензатор), които могат да се използват за филтрация на шума или за други цели.
---
### Списък с всички части (Bill of Materials - BOM)
Ето списък с всички компоненти, идентифицирани от схемите:
#### Интегрални схеми (ICs)
| Квант. | Десигнатор | Описание | Бележки |
| :--- | :--- | :--- | :--- |
| 1 | U3 | Raspberry Pi Pico | Основен микроконтролер (RP2040) |
| 1 | U1 | PICO7805 | Линейен стабилизатор, 5V, 1A |
| 1 | U2 | LAN7805 | Линейен стабилизатор, 3.3V, 1A |
| 2 | U4 (W5500) | W5500 | Ethernet контролер с TCP/IP стек |
| 2 | TX485_U1, TX485_U2 | RS-485 Трансивер | За предаване (напр. SN75176, MAX485) |
| 2 | RX485_U1, RX485_U2 | RS-485 Трансивер | За приемане (напр. SN75176, MAX485) |
#### Транзистори
| Квант. | Десигнатор | Описание | Бележки |
| :--- | :--- | :--- | :--- |
| 2 | 2N3906_TX1, 2N3906_TX2 | PNP Транзистор | За контрол на RS-485 предавателя |
#### Диоди и LED-и
| Квант. | Десигнатор | Описание | Бележки |
| :--- | :--- | :--- | :--- |
| 3 | D1, D3, D5 | 1N4007 | Изправителен диод, 1A, 1000V |
| 2 | D2, D4 | LED-YELLOW | Жълт LED индикатор |
| 2 | RS485_TX1, RS485_TX2 | LED-YELLOW | Жълт LED индикатор за активност на RS-485 |
#### Резистори
| Квант. | Десигнатор | Стойност | Мощност | Бележки |
| :--- | :--- | :--- | :--- | :--- |
| 2 | R1, R4 | 2R (2Ω) | 0.25W | |
| 2 | R2, R5 | 2k | 0.25W | |
| 2 | R3, R6 | 2R (2Ω) | 0.25W | |
| 2 | R7, R8 | 220R (220Ω) | 0.25W | За LED |
| 1 | R9 | 1k | 0.25W | За LED |
| 1 | R10 | 1k | 0.25W | За LED |
| 2 | R120TX1, R120TX2 | 120Ω | 0.25W | Терминално съпротивление RS-485 |
| 2 | R120RX1, R120RX2 | 120Ω | 0.25W | Терминално съпротивление RS-485 |
| 2 | R1KR36, R1KR38 | 1k | 0.25W | |
| 2 | R1KR37, R1KR39 | 1k | 0.25W | |
| 2 | R1KR40, R1KR41 | 1k | 0.25W | |
| 2 | R1KR42, R1KR43 | 1k | 0.25W | |
| 2 | R11_UP, R12_DOWN | 2k | 0.25W | |
| 2 | R11, R12 | 2k | 0.25W | RS-232 делител |
| 2 | R13, R14 | 2k | 0.25W | RS-232 делител |
| 2 | R15, R16 | 2k | 0.25W | RS-232 делител |
| 2 | R17, R18 | 2k | 0.25W | RS-232 делител |
| 2 | R19, R20 | 2k | 0.25W | RS-232 делител |
| 2 | R21, R22 | 2k | 0.25W | RS-232 делител |
| 2 | R23, R24 | 2k | 0.25W | RS-232 делител |
| 2 | R25, R26 | 2k | 0.25W | RS-232 делител |
| 2 | R27, R28 | 2k | 0.25W | RS-232 делител |
| 2 | R29, R30 | 2k | 0.25W | RS-232 делител |
| 2 | R31, R32 | 2k | 0.25W | RS-232 делител |
| 2 | R33, R34 | 2k | 0.25W | RS-232 делител |
| 2 | R35, R36 | 2k | 0.25W | RS-232 делител |
| 2 | R37, R38 | 2k | 0.25W | RS-232 делител |
| 2 | R39, R40 | 2k | 0.25W | RS-232 делител |
| 2 | R41, R42 | 2k | 0.25W | RS-232 делител |
| 2 | R43, R44 | 2k | 0.25W | RS-232 делител |
| 2 | RX11, RX12 | 1k | 0.25W | RS-485 вход |
| 2 | RX3, RX4 | 2k | 0.25W | RS-485 вход |
| 1 | R1 | 5.1k | 0.25W | Pull-up за Reset |
#### Кондензатори
| Квант. | Десигнатор | Стойност | Напрежение | Тип | Бележки |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 2 | C1, C5 | 470uF | 16V | Електролитен | Захранване |
| 4 | C2, C4, C6, C8 | 100nF (0.1uF) | 16V | Керамичен | Захранване |
| 2 | C3, C7 | 100nF (0.1uF) | 16V | Керамичен | Захранване |
| 22 | C9-C26 | 100nF (0.1uF) | 16V | Керамичен | RS-232 филтри |
#### Конектори
| Квант. | Десигнатор | Описание | Бележки |
| :--- | :--- | :--- | :--- |

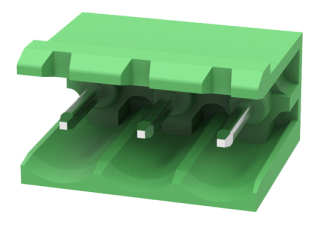

| 2 | TBLOCK-M3 | 3-пинов терминален блок | Захранване (+12V, GND) |
| 1 | TBLOCK-M3 | 3-пинов терминален блок | RS-485 Channel 1 (A, B, GND) |
| 1 | TBLOCK-M3 | 3-пинов терминален блок | RS-485 Channel 2 (A, B, GND) |
| 2 | CONN-H10 | 10-пинов конектор (напр. IDC) | GPIO изводи (J2, J3) |
| 1 | CONN-H5 | 5-пинов конектор | Директни GPIO пинове |
| 1 | CONN-H5 | 5-пинов конектор | TX1CONNECT |
| 1 | CONN-H5 | 5-пинов конектор | RX1CONNECT |
| 1 | CONN-H5 | 5-пинов конектор | TX2CONNECT |
| 1 | CONN-H5 | 5-пинов конектор | RX2CONNECT |
| 1 | JACK RJ-45 | RJ-45 сокет | Ethernet |
| 1 | CONN-SIL3 | 3-пинов конектор | J1 (вероятно за програмиране/отладка) |
| 1 | TBLOCK-M2 | 2-пинов терминален блок | RESET_BUTTON |
#### Други
| Квант. | Десигнатор | Описание | Бележки |
| :--- | :--- | :--- | :--- |
| 1 | RESET BUTTON | Бутон | За рестартиране на Pico |
Това е цялостният преглед и списък с части. Ако имате други задачи, моля, предоставете ги.
Разбира се, ето подробно обяснение на всички блокове в схемата, какво представляват и за какво се използват.
---
### **Общ преглед на проекта**
Това е **мрежов шлюз, базиран на Raspberry Pi Pico, с RS-485 интерфейс**. Проектът е предназначен за свързване на устройства с RS-485 комуникация (като сензори, програмируеми логически контролери – PLC, измервателни уреди) към Ethernet мрежа. Основните характеристики включват:
* **Два независими пълнодуплексни RS-485 канала** – позволяват едновременно изпращане и приемане на данни по отделни линии.
* **Ethernet свързаност чрез W5500** – хардуерен TCP/IP стек, който поема обработката на мрежовите протоколи.
* **LAN7805 USB-to-Ethernet чип** – вероятно използван за отстраняване на грешки или като резервен мрежов интерфейс.
* **Захранване от 12V**, преобразувано в 5V и 3.3V за различните компоненти.
* **Разширителни GPIO конектори** за свързване на допълнителни устройства и сензори.
* **Хардуерен контрол на предаването/приемането** за RS-485 каналите.
---
### **1. Захранващ блок**
* **Компоненти:**
* Вход: `ALL +12V IN` чрез терминален блок.
* Диоди (D1, D3, D5) – защита от обърната полярност.
* Стабилизатори:
* U1 = PICO7805 – преобразува 12V в 5V.
* U2 = LAN7805 – преобразува 5V в 3.3V.
* Кондензатори (C1–C8) – филтриране и стабилизиране на напрежението.
* LED диоди (D2, D4) – индикатори за наличие на 5V и 3.3V.
* **Предназначение:**
Да преобразува безопасно външното захранване от 12V DC в стабилни 5V и 3.3V, необходими за работата на всички компоненти. Диодите предпазват от повреда при неправилно свързване на захранването. Кондензаторите изглаждат пулсациите на напрежението, а LED диодите показват дали захранването е налично.
---
### **2. Raspberry Pi Pico (U3)**
* **Компоненти:**
* Микроконтролер RP2040 (двуядрен ARM Cortex-M0+).
* GPIO пинове, свързани към:
* UART1 и UART2 – за RS-485 TX/RX.
* SPI – за Ethernet контролера W5500.
* Директни GPIO – изведени на конектор.
* Бутон за ресет – свързан към RUN пина.
* Управляващи линии – към RS-485 трансивърите чрез транзистори.
* **Предназначение:**
Това е „мозъкът“ на системата. Pico изпълнява фърмуера, който:
* Обработва мрежовата комуникация чрез W5500.
* Управлява RS-485 комуникацията (изпращане и приемане на данни).
* Контролира сигналите за включване/изключване на RS-485 предавателите.
* Може да бъде програмиран с MicroPython, C/C++ и др.
* Предоставя гъвкави входове/изходи за свързване на допълнителни устройства.
---
### **3. Ethernet модул W5500 (U4)**
* **Компоненти:**
* Чип W5500 (хардуерен TCP/IP стек).
* RJ-45 конектор.
* SPI интерфейс към Pico.
* Захранване: 3.3V от LAN7805.
* **Предназначение:**
Осигурява **хардуерно ускорена Ethernet свързаност**. За разлика от софтуерните TCP/IP стекове, W5500 поема цялата обработка на мрежовите протоколи, освобождавайки процесора на Pico за други задачи. Това води до по-ниско натоварване на процесора и по-надеждна мрежова връзка.
---
### **4. USB-to-Ethernet чип LAN7805 (U2)**
* **Компоненти:**
* Чип LAN7805 (USB 2.0 към 10/100 Ethernet).
* Свързан към 3.3V захранване.
* Изход, обозначен като „LAN+5VOUT1“ – вероятно предназначен да подава обратно към 5V шината.
* Няма ясна връзка към Pico – възможно е да е неизползван или предвиден за бъдещо разширение.
* **Предназначение:**
Този чип обикновено се използва за добавяне на Ethernet порт към устройства с USB интерфейс. В тази схема ролята му е неясна. Възможни приложения:
* **Отстраняване на грешки:** Свързване на Pico към компютър чрез USB и използване на LAN7805 като втори мрежов интерфейс.
* **Резервираност:** Алтернативен мрежов път.
* **Бъдеща функционалност:** Може да е предвиден за OTG режим или за работа с две мрежи.
---
### **5. RS-485 канали (Канал 1 и Канал 2)**
Всеки канал има:
* **Предавателен път (TX):**
* RS-485 драйвер (напр. SN75176, MAX485).
* Управляван от транзистор 2N3906 – включва/изключва предавателя чрез GPIO.
* LED индикатор – показва активност при предаване.
* Терминални резистори (120Ω) – съгласуват импеданса на шината.
* Изход към терминален блок.
* **Приемателен път (RX):**
* RS-485 приемник.
* Вход от терминален блок.
* Изход към RX пина на Pico.
* Терминални резистори (120Ω).
* Pull-up/pull-down резистори – задават начално състояние на входа.
* **Управляваща логика:**
* GPIO от Pico управлява транзистора, който включва/изключва предавателя.
* Опция за „AUTO ON/OFF“ режим – изисква премахване на транзистора.
* **Предназначение:**
Осигуряват **пълнодуплексна RS-485 комуникация** – едновременно изпращане и приемане на данни по отделни линии. Това е по-рядко срещано от полудуплексния RS-485 (една линия за двете посоки), но позволява по-бърза и надеждна комуникация.
---
### **6. Разширителни GPIO конектори**
* **Компоненти:**
* Конектори J2, J3 – 10-пинови (CONN-H10) – извеждат GPIO 2–15, 22, 26, 27, 28.
* Конектор CONN-H5 – директен достъп до GPIO 22, 27, 28.
* Терминални блокове – обозначени за конкретни GPIO пинове.
* RC филтри (резистор + кондензатор) – намаляват шума.
* **Предназначение:**
Позволяват свързване на външни сензори, изпълнителни механизми, дисплеи и други периферни устройства директно към GPIO пиновете на Pico. RC филтрите намаляват електрическия шум.
---
### **7. RS-232 сериен порт (Страница 3)**
* **Компоненти:**
* Терминални блокове, обозначени за RS-232.
* Резисторни делители – понижават напрежението от RS-232 (±12V) до TTL (0–3.3V).
* Кондензатори – филтрират високочестотния шум.
* **Предназначение:**
Осигуряват **RS-232 серийна комуникация** заедно с RS-485.
**Важно ограничение:** RS-232 използва отрицателни напрежения, докато Pico използва 0–3.3V TTL. Резисторните делители могат да работят за базова комуникация, но не са надеждни за дълги разстояния или шумна среда. Препоръчително е използването на специализирани чипове за преобразуване на нивата (като MAX232).
---
### **8. Ресет верига**
* **Компоненти:**
* Бутон за ресет – свързан към RUN пина на Pico.
* Pull-up резистор – осигурява стабилно състояние на ресет.
* **Предназначение:**
Позволява ръчно рестартиране на Pico без изключване на захранването.
---
### **9. Терминални резистори и поддържащи резистори**
* **Компоненти:**
* 120Ω резистори – поставени в двата края на RS-485 шината.
* Pull-up/pull-down резистори – задават начално състояние на входовете.
* **Предназначение:**
* **120Ω резистори:** Съгласуват импеданса на кабела, за да се предотвратят отражения на сигнала (важно за дълги разстояния).
* **Поддържащи резистори:** Предотвратяват „плаващи“ входове, когато няма предаване, и така се избягват фалшиви сработвания.
---
### **10. Разни / Бъдещи функции**
Бележките в схемата споменават:
* „AND SOME OTHER FUTURES INCLUDED“
* „NEED MORE THEN 150 MhA“
* „PROJECT LAN 10/100/1000 PICO CONVERTOR TO RS-485 FULL DUPLEX“
Това подсказва:
* Възможно бъдещо надграждане до Gigabit Ethernet (в момента само 10/100 чрез W5500/LAN7805).
* По-висока консумация на ток (>150mA) – вероятно за захранване на повече устройства.
* Бъдещи функции във фърмуера, които все още не са реализирани.
---
### **Обобщение**
Това е добре проектиран индустриален шлюз, който комбинира гъвкавостта на съвременните микроконтролери с надеждността на индустриалните комуникационни стандарти.
**Силни страни:**
* Два пълнодуплексни RS-485 канала.
* Хардуерно ускорена Ethernet свързаност.
* Гъвкави разширителни възможности.
* Чист и добре организиран захранващ блок.
**Препоръки за подобрение:**
* Да се изясни предназначението на LAN7805.
* Да се замени резисторният делител за RS-232 с подходящ чип за преобразуване на нивата (MAX232).
* Да се добави предпазител на 12V входа.
* Да се обмисли добавяне на watchdog таймер във фърмуера за по-голяма надеждност.
Разбира се, ето подробно обяснение на логическите връзки и функционалните алгоритми между хардуерните блокове, приложими за реални проекти в автоматизацията, образованието и други области.
---
### **Обща архитектура на потока от данни**
Системата работи на принципа „заявка-отговор“ или „публикуване-абониране“. Данните се движат в две основни посоки:
* **От мрежата към полето (Downstream):** Ethernet пакет → W5500 → SPI → Pico → UART → RS-485 драйвер → Устройство в полето.
* **От полето към мрежата (Upstream):** Устройство в полето → RS-485 приемник → UART → Pico → SPI → W5500 → Ethernet пакет.
---
### **Функционални алгоритми за реални проекти**
Ето три конкретни сценария, в които тази хардуерна логика може да бъде приложена:
#### **Сценарий А: Индустриален Modbus шлюз (Автоматизация)**
**Цел:** Свързване на стари фабрични машини (Modbus RTU през RS-485) към модерна SCADA система (Modbus TCP през Ethernet).
* **Логическа връзка:**
1. **W5500:** Слуша за TCP връзка на определен порт (напр. 502). Автоматично обработва ниско ниво Ethernet кадри и IP пакети.
2. **Pico:** Когато пристигнат данни от W5500, Pico анализира **Modbus TCP** хедъра. Извлича „Функционален код“ (напр. Read Coils) и „Адрес“.
3. **Алгоритъм за преобразуване:** Pico премахва TCP/IP хедъра и конструира **Modbus RTU** кадър (добавя CRC контролна сума).
4. **RS-485 управление:** Pico превключва **DE/RE GPIO пина** (чрез транзистора 2N3906), за да активира предавателя. Изпраща RTU кадъра през UART.
5. **Отговор:** Машината отговаря по RX линията. Pico го получава, преобразува обратно в Modbus TCP и го изпраща обратно към SCADA системата през W5500.
#### **Сценарий Б: Умен сензорен възел (IoT / Образование)**
**Цел:** Четене на данни от температурни/влажностни сензори и изпращането им към облачен дашборд.
* **Логическа връзка:**
1. **GPIO блок:** Сензори (като DHT11 или аналогови сензори) са свързани към `CONN-H10` или `CONN-H5` конекторите.
2. **Pico:** Pico изпълнява цикъл за четене на GPIO пиновете (ADC за аналогови, Digital за цифрови сензори).
3. **Форматиране на данни:** Pico форматира данните в JSON низ (напр. `{"temp": 24.5, "hum": 60}`).
4. **Мрежов блок:** Pico използва W5500, за да установи MQTT връзка или HTTP POST заявка към сървър (като AWS IoT или локален Node-RED сървър).
5. **Обратна връзка:** Ако температурата е твърде висока, Pico може да задейства реле, свързано към друг GPIO пин, за да включи вентилатор.
#### **Сценарий В: Пълнодуплексна система за управление (Разширено ниво)**
**Цел:** Едновременно наблюдение на процес и изпращане на управляващи команди без изчакване на отговор.
* **Логическа връзка:**
* **Уникална хардуерна характеристика:** Тази схема използва **отделни TX и RX чипове** за RS-485 (Пълнодуплекс). Повечето RS-485 са Полудуплекс (една линия и за двете посоки).
* **Алгоритъм:**
* **Канал 1 (TX):** Непрекъснато изпраща „Heartbeat“ или „Keep-Alive“ сигнали към отдалечен контролер.
* **Канал 1 (RX):** Едновременно слуша за команди за аварийно спиране или конфигурационни актуализации.
* **Предимство:** Няма забавяне от „turn-around time“. Системата винаги слуша, докато говори.
---
### **Подробни взаимодействия между блоковете и управляваща логика**
Ето как конкретните блокове взаимодействат логически:
#### **А. „Мозъкът“ (Pico) и „Мрежовата карта“ (W5500)**
* **Интерфейс:** SPI (Serial Peripheral Interface).
* **Логика:**
* W5500 има вътрешни буфери (FIFO).
* **Логика с прекъсвания:** W5500 подава сигнал по прекъсващ пин (INTN), когато пристигне пакет.
* **Действие на Pico:** Pico спира текущата си задача, чете SPI буфера от W5500, обработва данните и след това продължава. Това гарантира, че няма загуба на данни, дори ако Pico е зает с RS-485.
#### **Б. „Мозъкът“ (Pico) и „Индустриалната връзка“ (RS-485)**
* **Интерфейс:** UART (Universal Asynchronous Receiver-Transmitter).
* **Управляваща логика (Транзисторната верига):**
* Схемата показва **PNP транзистор 2N3906**, който управлява `DE` (Driver Enable) пина на RS-485 чипа.
* **Алгоритъм:**
1. **Състояние на покой:** GPIO е High → Транзисторът е OFF → RS-485 драйверът е деактивиран (високо съпротивление). Това предотвратява шум по шината.
2. **Начало на предаване:** Pico задава GPIO Low → Транзисторът се включва → RS-485 драйверът се активира.
3. **Предаване на данни:** Pico изпраща данни през UART.
4. **Край на предаване:** Pico изчаква флага „TX Empty“ на UART.
5. **Връщане в покой:** Pico задава GPIO High → Драйверът се деактивира.
* *Забележка:* Схемата споменава „AUTO ON/OFF“. Ако използвате хардуерната функция за автоматично определяне на посоката на някои RS-485 чипове, можете да премахнете транзистора и да свържете DE директно към TX.
#### **В. „Захранваща логика“ (12V към 3.3V)**
* **Логика:**
* **Вход:** Индустриално 12V DC (често срещано във фабрики).
* **Стъпка 1 (U1 - 7805):** Намалява 12V до 5V. Това захранва RS-485 трансивърите (които често се нуждаят от 5V) и 5V шината за външни устройства.
* **Стъпка 2 (U2 - LAN7805):** Намалява 5V до 3.3V. Това захранва чувствителната логика (Pico, W5500, LAN7805 чип).
* **Защита:** Диодите (D1, D3, D5) гарантират, че ако някой свърже 12V обратно, веригата е защитена (въпреки че падът на напрежение върху диода леко намалява напрежението).
---
### **Обобщение на случаите на употреба**
| Тип проект | Използвани хардуерни блокове | Поток на логиката |
| :--- | :--- | :--- |
| **Фабричен монитор** | W5500, RS-485 Канал 1 | Прочитане на PLC чрез Modbus → Изпращане на JSON към уеб сървър. |
| **Дистанционно управление** | W5500, GPIO конектори | Получаване на HTTP команда → Превключване на реле → Потвърждение по имейл. |
| **Датчик за данни** | RS-485 Канал 1 и 2, Флаш памет | Четене на сензори → Запис в SD карта (чрез GPIO) → Качване при свързване. |
| **Образователна лаборатория** | Всички блокове | Студентите пишат Python код на компютър → Управление на светодиоди/сензори на платката през Ethernet. |
Този дизайн е надежден, защото разделя високо-волтовата индустриална страна (12V, RS-485) от ниско-волтовата логическа страна (3.3V), използвайки подходящи регулатори и концепции за изолация.
===================================================================================
Ето една визуална схема, която показва как тази платка може да бъде използвана в реална индустриална автоматизация.
### **Схема на системната архитектура**
```text
[ ИНТЕРНЕТ / ОБЛАК ]
|
| (WAN)
|
+-------+-------+
| ISP РУТЕР | <--- (Предоставя DHCP IP адрес на Pico)
+-------+-------+
|
| (LAN - Ethernet кабел)
|
+-------+-------+
| МРЕЖОВ |
| СУИЧ | <--- (Централен хъб за всички устройства)
+-------+-------+
|
+-------+-------+-----------------------+
| | |
| | |
+-----v-----+ +-----v-----+ +-----v-----+
| PICO | | PICO | | PICO |
| ПЛАТКА | | ПЛАТКА | | ПЛАТКА |
| (Master) | | (Slave 1) | | (Slave 2) |
| | | | | |
| [W5500] | | [W5500] | | [W5500] |
+-----+-----+ +-----+-----+ +-----+-----+
| | |
| (RS-485 шина A/B) |
+------------------+--------------------+
|
+------------------+--------------------+
| |
+-----v-----+ +-----v-----+
| RS-485 | | RS-485 |
| СЕНЗОР | | РЕЛЕЕН |
| (Темп.) | | МОДУЛ |
| | | |
| [TX/RX] | | [TX/RX] |
+-----------+ +-----------+
```
---
### **Подробно описание на хардуера и връзките**
Ето описание на компонентите, показани в схемата, и как те се свързват към вашата платка:
#### **1. Мрежовият гръбнак (Интернет страната)**
* **ISP рутер:** Това е стандартният ви интернет шлюз (като Netgear или TP-Link рутер). Той автоматично присвоява локален IP адрес (напр. `192.168.1.50`) на вашата Pico платка чрез DHCP.
* **Мрежов суич:** Стандартен 5-портов или 8-портов Gigabit Ethernet суич. Това ви позволява да свържете последователно множество платки. Можете да включите вашата Pico платка, компютър за програмиране и други устройства в този един суич.
#### **2. Pico платка (Мозъкът)**
* **Ethernet връзка:** Модулът **W5500** на вашата платка се свързва към суича чрез стандартен RJ45 Ethernet кабел. Това е „високоскоростната“ връзка, използвана за изпращане на данни към облака, получаване на команди от компютър или комуникация с други платки.
* **RS-485 връзка:** **Клемите (Канал 1 и 2)** на вашата платка се свързват към полевите устройства.
* **Пин A (Data+):** Свързва се към проводника 'A' на другите устройства.
* **Пин B (Data-):** Свързва се към проводника 'B' на другите устройства.
* **GND:** Свързва се към масата на другите устройства (критично за имунитет срещу шум във фабрики).
#### **3. Полево устройство А: RS-485 температурен сензор**
* **Хардуер:** Обикновен индустриален сензор (напр. PT100 температурен датчик с RS-485 изходен модул).
* **Връзка:** Свързва се към **Канал 1** на вашата платка.
* **Функция:** Pico платката периодично (напр. на всеки 5 секунди) изпраща заявка към този сензор, за да прочете температурата. Ако температурата стане твърде висока, Pico изпраща команда през Ethernet мрежата към централен сървър.
#### **4. Полево устройство Б: RS-485 релеен модул**
* **Хардуер:** 4-канален релеен модул с RS-485 интерфейс.
* **Връзка:** Свързва се към **Канал 2**.
* **Функция:** Това е „мускулът“ на системата. Потребител на компютър изпраща команда през Ethernet към Pico („Включи реле 1“). Pico получава тази команда, обработва я и след това изпраща конкретния сигнал през RS-485 шината към релейния модул, за да включи физически мотор или лампа.
#### **5. Други Pico платки (Разпределен контрол)**
* **Сценарий:** В голяма фабрика може да имате 10 такива платки.
* **Връзка:** Всички са включени в **мрежовия суич**.
* **Комуникация:**
* **Платка А** говори с **Платка Б** през Ethernet (TCP/IP).
* **Платка А** може да каже: „Прегрявам.“
* **Платка Б** получава това съобщение и задейства собствена локална аларма или изключва машина.
**Защо тази конфигурация е мощна:**
1. **Разстояние:** Можете да поставите **релейния модул** на 100 метра от **Pico платката**, използвайки евтин усукан кабел (RS-485), докато Pico остава близо до мрежовия суич.
2. **Имунитет срещу шум:** RS-485 страната се справя с шумна индустриална среда (мотори, високо напрежение), докато Ethernet страната обработва чисти цифрови данни.
3. **Мащабируемост:** Можете да добавите 255 устройства към RS-485 шината и 254 устройства към Ethernet мрежата, без да променяте значително окабеляването.
